Steuerung und Regelung
Das Innengerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor-Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Die elektrische Verbindung zum Außengerät besteht aus einer 4-adrigen Leitung zur Spannungsversorgung und Bus-Kommunikation. Die Bus-Kommunikation erfolgt über einen Industriebus von Mitsubishi Heavy Industries.
Das Innengerät verfügt über einen speziellen Entfeuchtungsbetrieb mit automatischer Steuerung der Ventilatorstufen. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Das integrierte Selbstdiagnosesystem überwacht die Anlage und zeigt eventuelle Fehler durch einen Blinkcode am Innengerät an. Die aktivierbare Selbstreinigungsfunktion beschleunigt nach Kühl- oder Entfeuchtungsbetrieb die Trocknung des Wärmetauschers. Eine Wiedereinschaltautomatik nach Spannungsausfall ist serienmäßig verfügbar.
Steuerung und Bedienung
Die Steuerung des Innengeräts erfolgt primär über die mitgelieferte Infrarotfernbedienung. Zusätzlich ist Steuerung über folgende Optionen möglich:
• Smart M-Air-App in Verbindung mit dem integrierten WLAN-Adapter WF-RAC
• optionale Kabelfernbedienung + Adapterplatine SC-BIKN2-E
• Anschluss einer Zentralfernbedienung mit Adapterplatinen SC-ADNA-E und SC-BIKN2-E
• externes Impuls- oder On/Off-Signal über potenzialfreien Kontakt (Fern-Ein/Aus) mit SC-BIKN2-E
Betriebsarten und Funktionen
Verfügbare Grundbetriebsarten und Funktionen:
- Kühlen
- Heizen
- Entfeuchten
- Lüften
- Solltemperatur
- Ventilatorstufen
Hi-Power — Betriebsart High Power
Aktiviert einen 15-minütigen, kontinuierlichen Kühl- oder Heizbetrieb mit Maximalleistung.
Eco — Betriebsart Economy
Betreibt das Innengerät im sparsamen Modus durch intelligente Sollwertanpassung.
Allergen-Clear-Betrieb
Neutralisiert Partikel, die sich auf der Oberfläche des BioClean-Filters angesammelt haben.
Self Clean-Funktion
Aktivierbare Selbstreinigungsfunktion: Trocknet die durchströmten Innengeräteoberflächen nach dem Betrieb.
3D Auto — Betriebsart
Steuert automatisch Ventilatorgeschwindigkeit und Luftstromrichtung für eine gleichmäßige Raumluftverteilung.
Air Flow (Up/Down)
Ändert den vertikalen Luftstrom über die Pendellamelle.
Air Flow (Left/Right)
Ändert den horizontalen Luftstrom über die Luftleitlamellen.
Timer-Funktionen
Umfangreiche Timer-Optionen für Komfort und Automatisierung:
- Sleep-Timer: Schaltet das Innengerät nach eingestellter Laufzeit automatisch ab.
- ON-Timer: Startet das Innengerät 5–60 Minuten vor eingestellter Zeit, damit die Raumtemperatur rechtzeitig erreicht wird.
- OFF-Timer: Stoppt das Innengerät automatisch bei Ablauf der eingestellten Zeit.
- Wochen-Timer: Pro Wochentag bis zu 4 Programme (max. 28 Programme/Woche) mittels ON/OFF-Timer.
- Komfort-Timer: Vergleicht Raum- und Solltemperatur vor dem Einschaltzeitpunkt und schaltet bei Bedarf früher ein.
Backup- und Sicherheitsfunktionen
Backup-Funktion ermöglicht Automatikbetrieb bei Standardkonditionen und stellt sicher, dass das Innengerät auch bei Verlust der Fernbedienung eingeschaltet werden kann. Das Selbstdiagnosesystem und die Wiedereinschaltautomatik erhöhen die Betriebssicherheit.
Besondere Merkmale
Technische und komfortorientierte Highlights in der Übersicht:
- Optimale Luftverteilung durch individuell einstellbare, mikrocomputergesteuerte Luftleit- und Pendellamellen
- Besonders leiser Betrieb
- BioClean-Filter gegen Allergene und Viren, auch gegen das SARS-CoV-2-Virus
- Photokatalytischer, auswaschbarer Geruchsfilter zur Reinigung der Raumluft
- Wurfweite des Kaltluftstroms: bis zu 8 Meter
- Wiedereinschaltung nach Spannungsausfall
- Integriertes Selbstdiagnosesystem
- Inklusive Infrarotfernbedienung
- Integrierter WLAN-Adapter (WF-RAC)

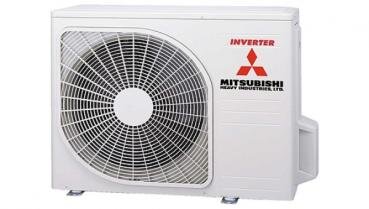

Außengerät — Mitsubishi Heavy SRC 20 ZS-W | 2.0 kW | 2.7 kW
Robustes Außengerät für Dach-, Terrassen- oder Außenwandmontage. Selbsttragendes Gehäuse mit verzinktem Grundrahmen und einbrennlackierten Paneelen; Befestigung mit Edelstahlschrauben. Ein leistungsgeregelter Verdichter passt seine Drehzahl der geforderten Leistung an. Der hocheffiziente, extrem leise DC-Inverter-Kompressor ist schwingungsgedämpft und gegen Überhitzung sowie Taktung geschützt.
Kältekreislauf — Komponenten
Der Kältekreislauf umfasst u. a.:
- Heißgasschalldämpfer
- 4-Wege-Umschaltventil
- Speziell beschichteter Wärmetauscher (Clear Fin) aus Kupferrohr mit aufgepressten Aluminiumlamellen
- Elektronisches Expansionsventil
- Sammler, Filter, Rückschlagventile, Absperrventile, Schraderventile
- Temperaturfühler
Inverter-Steuerung und Winterbetrieb
Die Inverter-Steuerung sorgt für stufenlose Leistungsanpassung im Teillastbetrieb, reduziert Energieverbrauch und Betriebskosten. Ein geregelter DC-Ventilator arbeitet geräuscharm und optimiert die Kondensationstemperatur. Winterbetrieb serienmäßig bis −15 °C.
Kommunikation, Anschluss und Betriebsmodi
Die vollautomatische Mikroprozessor-Regelung optimiert die Anlage und kommuniziert über Bus-Signale mit dem Innengerät (4-adrige elektrische Verbindung). Zusätzliche Features: Stromsensor, Noise Killer, Spark Killer, Ölrückführung und automatische Abtausteuerung. Ein programmierbarer Silent-Mode reduziert Schall für besonders leisen Betrieb.
